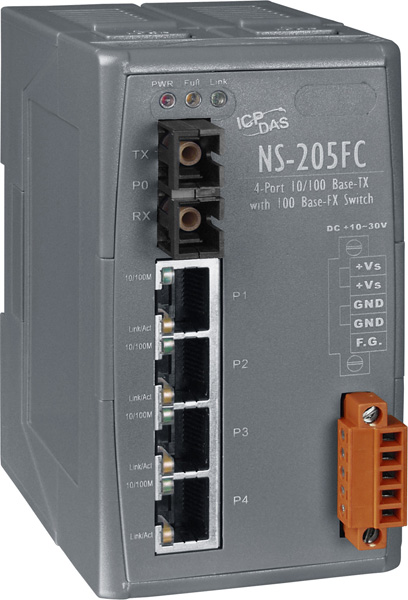

NS-205FC

NS-205FC (Gniazdo SC; Wielomodowy) to niezarządzany 4-portowy switch przemysłowy Ethernet (10/100Base-TX) z gniazdem optycznym (100Base-FX), który zabezpiecza transmisję danych dzięki zastosowaniu kabla optycznego odpornego na interferencje ze strony EMI/RFI. Daje to możliwość transmisji sygnału do 2 Km (6,600 ft), i jest to perfekcyjne rozwiązanie dla systemów gdzie transmisja musi być chroniona przed elektrycznymi przepięciami lub korozją chemiczną. NS-205FC pracuje w trybie half bądź full duplex. W trybie full duplex, odległość na jaką może być wysyłany sygnał wynosi 2 Km na kablu optycznym 62.5/ 125μm; w trybie half duplex, zasięg wynosi 412m na kablu 62.5/ 125μm.

Ethernet wspiera 10/ 100M oraz funkcje auto MDI /MDIX.

Main features

• Automatic MDI / MDI-X crossover for plug-and-play
• Each port supports both 10/100 Mbps speed auto negotiation
• Store-and-forward architecturel
• Full duplex IEEE 802.3x and half duplex backpressure flow control
• 3.2Gbps high performance memory bandwidth
• Frame buffer memory : 512 Kbit
• Integrated look-up engine with dedicated 1 K unicast MAC addresses
• Supports +10~+30Vdc voltage
• Supports operating temperatures from 0 ~ +70°C
• DIN rail mount for industrial usage

Tabelka poniżej prezentuje parametry techniczne urządzenia. W przypadku, gdyby prezentowane w niej informacje były niekompletne lub budziły wątpliwości prosimy o kontakt mailem bądź telefonicznie z naszym działem technicznym. Dodatkowo służymy pomocą w doborze właściwego urządzenia tak, aby optymalnie spełniało wymagania Państwa projektu.

Technology
Standards	IEEE802.3, 802.3u, 802.3x
Processing Type	Store & forward wire speed switching - no delays
MAC Addresses	1024
Memory Bandwidth	3.2 Gbps
Flow Control	IEEE802.3x flow control, back pressure flow control
Interface
RJ45 port	10/100BaseT(X) auto negotiation speed, F/H duplex mode, and auto MDI/MDIX connection
Fiber Optic port	100 Base-FX(Multi-mode; SC connector)
LED Indicators	10/100M, Link/Act, Full duplex/Half duplex(Fiber Port)
Ethernet Isolation	1500 Vrms 1 minute
Frame Ground for EMS Protection	Yes
Fiber Optic	Multi mode fiber cables:50/125, 62.5/125 or 100/140 μm
	Distance :2 km, (62.5/125 μm recommended) for full duplex
	Wavelength : 1300 or 1310nm
	Min. TX Output:- 20 dBm
	Max. TX Output: -14 dBm
	RX Sensitivity: -34 to -31 dBm
Ethernet Transmission distance	Ethernet : 2-pair UTP/STP Cat.3,4,5, EIA/TIA-568 100-ohm
	Fast Ethernet : 2-pair UTP/STP Cat. 5, EIA/TIA-568 100-ohm
Power
Input Voltage Range	+10 ~ +30VDC (Non-isolation)
Power consumption	0.14A@24VDC, +/- 5% arrowed with 100M Full duplex
LED Indicator	Yes
Protection	Power reverse polarity protection
Frame Ground for EMS Protection	Yes
Connection	5-Pin Removable Terminal Block
Mechanical
Case	Plastic
Flammability	UL 94V-0
Dimensions	64mm x 110mm x 98mm (W x H x D)
Installation	DIN rail mount
Environmental
Operating Temperature	0 ~ +70°C
Storage Temperature	-20 ~ +85°C
Ambient Relative Humidity	10% to 90% non-condensing

Cechy produktu:
Moduł przemysłowy
Urządzenia ethernetu przemysłowego
Ethernet przemysłowy
Typ urządzenia ZigBee
Producent	ICPDAS
Interfejsy	Ethernet Światłowód
Typ urządzenia Ethernet	Switch Switch niezarządzalny
Interfejsy sieciowe	10/100 TX 100Mb FX
Ilość portów sieciowych	Do 8
Rodzaj switcha	Wielomodowy
